For Liquid
내용

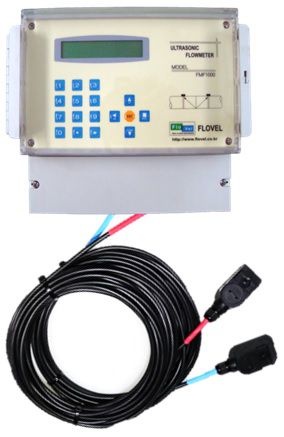

FUM-1000C(외벽부착식) FUM-1000I(배관삽입식) FUM-1000 Series 는 소켓용접 또는 밴드로 센서를 삽입 또는 부착하는 방식으로 시간차에 의한 유체의 유속을 측정하는 유량계이며, 온도센서를 추가하여 열량을 측정하는 열량계이기도 하다. 센서 신호강도를 측정하여 센서간 거리를 정확하게 정렬하는 알고리즘이 내장되어 쉽게 센서를 부착할 수 있는 특징을 가지는 유량계이다.
| Type | 센서유형 | Clamp-on Type, Insertion Type |
| Theory of Measurement | 측정원리 | Transit Time Difference |
| Flow Range | 센서측정범위 | 'S' Sensor : 15 ~ 100mm(1/2 ~ 4") |
| 'M' Sensor : 50 ~ 700mm(2 ~ 28") | ||
| 'L' Sensor : 300 ~ 6,000mm(12 ~ 240") | ||
| Sensor Installation | 센서 설치법 | 'V' Method(50 ~ 350mm) |
| 'Z' Method (*'W', 'I' Method는 소형 배관 적용) | ||
| Pipe Material | 적용배관재질 | Steel, Stainless Steel, Cast Iron, Plastic, etc.(20 ~ 6,000mm) |
| Lining Material | 적용배관 내 라이닝재질 | Tar Epoxy, Rubber, Mortar, Polyprolylene, Polystryal, Polystyene, Polyester, Ebonite, Polyethylene, Teflon, etc. |
| Transmitter Mounting | 유량계설치법 | Wall Mounting |
| Display | 화면지시 | 2Line LCD Flow Rate : 5 digit with decimal point Totalizer : 8 digit, Forward, Reverse & Net Values Engineering Unit : M3, Liter, FT3, Gallon(US, Imperial, Million), Barrels(US, Imperial, Oil) Time Unit : Second, Minute, Hour, Day Other : Velocity, Date, Time, Signal Condition |
| Accuracy | 정확도 | ±1% ~ ±2% of reading(0.5 ~ 30m/s) ±0.5% of reading(Online Calibration) |
| Repeatability | 반복성 | ±0.2% ~ ±0.5% 0 ~ 16m/s(R.D.) |
| Keypad | 조작단추 | 16 Key with tactile action |
| Response Time | 응답시간 | Less than 1 second |
| Flow Velocity | 유속 | 0.01 ~ ±32m/s(Forward & Reverse) |
| Resolution | 해상도 | 0.0001m/s |
| Ambient Temperature | 사용온도 | -20 ~ +50(Option : ~ +120℃) |
| Max. Cable Length | 최대결선거리 | 150m |
| Power Consumption | 소비전력 | Less than 2w |
| Power Supply | 전원공급 | AC 90 ~ 260V 50/60Hz |
| Data Storage | 자료저장 | Operation parameters and totalization date are stored by EEPROM for more than 10years |
| Output | 출력 | 4 ~ 20mA or 0 ~ 20mA |
| Pulse Output | 파동출력 | 1 ~ 9,999Hz |
| Date Logger (Option) | 자동기록기 (추가선택사양) | 64 data include flowrate, totalizer, time, date |
| Alarm | 경보기 | High/Low with Buzzer |
| Communication | 통신규격 | RS-485 |
| Transmitter Dimension | 전송기크기 | 213(W)×184(H)×105(D)mm |
| Transmitter Weight | 전송기무게 | 1.5Kg |
| Enclosure | 방수등급 | Transmitter : IP65 |
| Sensor : IP67(Submersible) |
