APT-3100

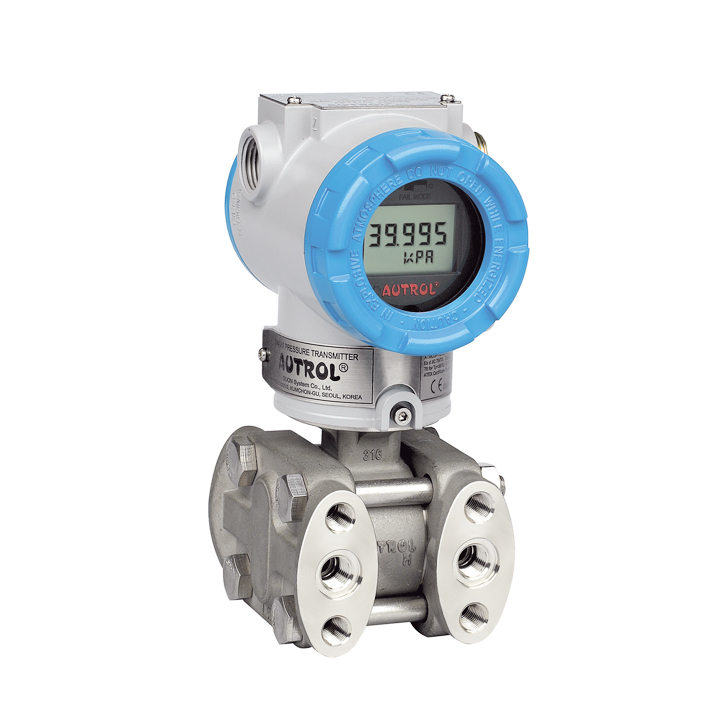

지능형 차압전송기 (APT3100-D)
▶ APT-3100은 마이크로프로세서를 내장하고 있으며, 다양한 압력측정, 다양한 출력, 공정변수 및 주위온도 자동 보상기능, 각종 변수 설정기능, HART통신 기능을 처리하고 있는 지능형 압력 전송기 ( Smart Pressure transmitter )이며, 적용방법에 따라 압력(Pressure)측정, 유량(Flow)측정, 수위 (Level)측정이 가능하므로 그 용도가 매우 다양하다.
Sensor에 대한 이력(Tag No., Type, Range etc.)을 원격으로 입력, 변경, 보관이 가능하다.
최대 1.5Km까지 HART통신이 가능하며, Multi-drop으로 연결할 경우 최대 15대의 전송기가 Host와 통신이 가능 하다.
Features - 우수한 성능 (Superior Performance)
• 높은 정확도 : ±0.075% of Span (at 20℃)
• 안정도 유지 : Long-Term Stability
- 유연성 (Flexibility)
• 압력의 종류 (DP, GP)선택
• HART Configurator를 이용한 변수설정 및 조회
• 높은 Rangeability (100:1)
- 신뢰성(Reliability)
• 연속적인 자기진단기능(센서, 메모리, 통신).
• 자동자기보상기능(센서입력 선형화,주위온도보상)
• 하드웨어, 소프트웨어적인 Fail-mode 처리 기능.
• EEPROM Write Protection (설정데이타저장).
• CE의 EMC규격(EN50081-2,EN50082-2)준수.
Specifications 센서의 입력차동압력 (Differential Pressure) 다양한 출력4 ~20mA(Analog), Digital수치 각종변수 설정기능Zero/Span, Fail-mode, Unit, Trim 등자기진단기능센서, A/D Converter, Memory, Power등에 대한 자기진단기능디지털통신기능HART 통신,각종 Command 방폭구조의 외함 내압방폭구조(KOSHA Ex d IIC T6)?(선택사양) Working Pressure Limits
(silicone oil)0 to 13.79 MPa for Ranges 3 to 8 Hydrostatic Test Pressure3000 psi (20.7 MPa) Burst Pressure10000 psig (68.9 MPa)주위온도 자동보상 기능 Flovel 2009.08.20
▶ APT-3100은 마이크로프로세서를 내장하고 있으며, 다양한 압력측정, 다양한 출력, 공정변수 및 주위온도 자동 보상기능, 각종 변수 설정기능, HART통신 기능을 처리하고 있는 지능형 압력 전송기 ( Smart Pressure transmitter )이며, 적용방법에 따라 압력(Pressure)측정, 유량(Flow)측정, 수위 (Level)측정이 가능하므로 그 용도가 매우 다양하다.
Sensor에 대한 이력(Tag No., Type, Range etc.)을 원격으로 입력, 변경, 보관이 가능하다.
최대 1.5Km까지 HART통신이 가능하며, Multi-drop으로 연결할 경우 최대 15대의 전송기가 Host와 통신이 가능 하다.
Features - 우수한 성능 (Superior Performance)
• 높은 정확도 : ±0.075% of Span (at 20℃)
• 안정도 유지 : Long-Term Stability
- 유연성 (Flexibility)
• 압력의 종류 (DP, GP)선택
• HART Configurator를 이용한 변수설정 및 조회
• 높은 Rangeability (100:1)
- 신뢰성(Reliability)
• 연속적인 자기진단기능(센서, 메모리, 통신).
• 자동자기보상기능(센서입력 선형화,주위온도보상)
• 하드웨어, 소프트웨어적인 Fail-mode 처리 기능.
• EEPROM Write Protection (설정데이타저장).
• CE의 EMC규격(EN50081-2,EN50082-2)준수.
Specifications 센서의 입력차동압력 (Differential Pressure) 다양한 출력4 ~20mA(Analog), Digital수치 각종변수 설정기능Zero/Span, Fail-mode, Unit, Trim 등자기진단기능센서, A/D Converter, Memory, Power등에 대한 자기진단기능디지털통신기능HART 통신,각종 Command 방폭구조의 외함 내압방폭구조(KOSHA Ex d IIC T6)?(선택사양) Working Pressure Limits
(silicone oil)0 to 13.79 MPa for Ranges 3 to 8 Hydrostatic Test Pressure3000 psi (20.7 MPa) Burst Pressure10000 psig (68.9 MPa)주위온도 자동보상 기능 Flovel 2009.08.20
지능형 상용압전송기 (APT3100-G)
▶ APT-3100은 마이크로프로세서를 내장하고 있으며, 다양한 압력측정, 다양한 출력, 공정변수 및 주위온도 자동 보상기능, 각종 변수 설정기능, HART통신 기능을 처리하고 있는 지능형 압력 전송기 ( Smart Pressure transmitter )이며, 적용방법에 따라 압력(Pressure)측정, 유량(Flow)측정, 수위 (Level)측정이 가능하므로 그 용도가 매우 다양하다.
Sensor에 대한 이력(Tag No., Type, Range etc.)을 원격으로 입력, 변경, 보관이 가능하다.
최대 1.5Km까지 HART통신이 가능하며, Multi-drop으로 연결할 경우 최대 15대의 전송기가 Host와 통신이 가능 하다.
Features - 우수한 성능 (Superior Performance)
• 높은 정확도 : ±0.075% of Span (at 20℃)
• 안정도 유지 : Long-Term Stability
- 유연성 (Flexibility)
• 압력의 종류 (DP, GP)선택
• HART Configurator를 이용한 변수설정 및 조회
• 높은 Rangeability (100:1)
- 신뢰성(Reliability)
• 연속적인 자기진단기능(센서, 메모리, 통신).
• 자동자기보상기능(센서입력 선형화,주위온도보상)
• 하드웨어, 소프트웨어적인 Fail-mode 처리 기능.
• EEPROM Write Protection (설정데이타저장).
• CE의 EMC규격(EN50081-2,EN50082-2)준수.
Specifications 센서의 입력상용압력 (Gauge Pressure) 다양한 출력4 ~20mA(Analog), Digital수치 각종변수 설정기능Zero/Span, Fail-mode, Unit, Trim 등자기진단기능센서, A/D Converter, Memory, Power등에 대한 자기진단기능디지털통신기능HART 통신,각종 Command 방폭구조의 외함 내압방폭구조(KOSHA Ex d IIC T6)?(선택사양) Working Pressure Limits
(silicone oil)0 to 13.79 MPa for Ranges 3 to 8
0 to 31.02 MPa for Range 9
0 to 51.71 MPa for Range 0 Hydrostatic Test PressureRange 3 to 8 : 2000 psi ( 13.8 MPa)
Range 9 : 4500 psi ( 31.0 MPa)
Range 6 : 7500 psi ( 51.7 MPa) Burst Pressure10000 psig (68.9 MPa)주위온도 자동보상 기능 Flovel 2009.08.20
▶ APT-3100은 마이크로프로세서를 내장하고 있으며, 다양한 압력측정, 다양한 출력, 공정변수 및 주위온도 자동 보상기능, 각종 변수 설정기능, HART통신 기능을 처리하고 있는 지능형 압력 전송기 ( Smart Pressure transmitter )이며, 적용방법에 따라 압력(Pressure)측정, 유량(Flow)측정, 수위 (Level)측정이 가능하므로 그 용도가 매우 다양하다.
Sensor에 대한 이력(Tag No., Type, Range etc.)을 원격으로 입력, 변경, 보관이 가능하다.
최대 1.5Km까지 HART통신이 가능하며, Multi-drop으로 연결할 경우 최대 15대의 전송기가 Host와 통신이 가능 하다.
Features - 우수한 성능 (Superior Performance)
• 높은 정확도 : ±0.075% of Span (at 20℃)
• 안정도 유지 : Long-Term Stability
- 유연성 (Flexibility)
• 압력의 종류 (DP, GP)선택
• HART Configurator를 이용한 변수설정 및 조회
• 높은 Rangeability (100:1)
- 신뢰성(Reliability)
• 연속적인 자기진단기능(센서, 메모리, 통신).
• 자동자기보상기능(센서입력 선형화,주위온도보상)
• 하드웨어, 소프트웨어적인 Fail-mode 처리 기능.
• EEPROM Write Protection (설정데이타저장).
• CE의 EMC규격(EN50081-2,EN50082-2)준수.
Specifications 센서의 입력상용압력 (Gauge Pressure) 다양한 출력4 ~20mA(Analog), Digital수치 각종변수 설정기능Zero/Span, Fail-mode, Unit, Trim 등자기진단기능센서, A/D Converter, Memory, Power등에 대한 자기진단기능디지털통신기능HART 통신,각종 Command 방폭구조의 외함 내압방폭구조(KOSHA Ex d IIC T6)?(선택사양) Working Pressure Limits
(silicone oil)0 to 13.79 MPa for Ranges 3 to 8
0 to 31.02 MPa for Range 9
0 to 51.71 MPa for Range 0 Hydrostatic Test PressureRange 3 to 8 : 2000 psi ( 13.8 MPa)
Range 9 : 4500 psi ( 31.0 MPa)
Range 6 : 7500 psi ( 51.7 MPa) Burst Pressure10000 psig (68.9 MPa)주위온도 자동보상 기능 Flovel 2009.08.20
지능형 고압전송기 (APT3100-H)
(APT3100은 모두 동일합니다)▶ APT-3100은 마이크로프로세서를 내장하고 있으며, 다양한 압력측정, 다양한 출력, 공정변수 및 주위온도 자동 보상기능, 각종 변수 설정기능, HART통신 기능을 처리하고 있는 지능형 압력 전송기 ( Smart Pressure transmitter )이며, 적용방법에 따라 압력(Pressure)측정, 유량(Flow)측정, 수위 (Level)측정이 가능하므로 그 용도가 매우 다양하다.
Sensor에 대한 이력(Tag No., Type, Range etc.)을 원격으로 입력, 변경, 보관이 가능하다.
최대 1.5Km까지 HART통신이 가능하며, Multi-drop으로 연결할 경우 최대 15대의 전송기가 Host와 통신이 가능 하다.
Features - 우수한 성능 (Superior Performance)
• 높은 정확도 : ±0.075% of Span (at 20℃)
• 안정도 유지 : Long-Term Stability
- 유연성 (Flexibility)
• 압력의 종류 (DP, GP)선택
• HART Configurator를 이용한 변수설정 및 조회
• 높은 Rangeability (100:1)
- 신뢰성(Reliability)
• 연속적인 자기진단기능(센서, 메모리, 통신).
• 자동자기보상기능(센서입력 선형화,주위온도보상)
• 하드웨어, 소프트웨어적인 Fail-mode 처리 기능.
• EEPROM Write Protection (설정데이타저장).
• CE의 EMC규격(EN50081-2,EN50082-2)준수.
Specifications 센서의 입력고압력 (High Pressure) 다양한 출력4 ~20mA(Analog), Digital수치 각종변수 설정기능Zero/Span, Fail-mode, Unit, Trim 등자기진단기능센서, A/D Converter, Memory, Power등에 대한 자기진단기능디지털통신기능HART 통신,각종 Command 방폭구조의 외함 내압방폭구조(KOSHA Ex d IIC T6)-(선택사양) Working Pressure Limits
(silicone oil)0 to 31.02 MPa for Ranges 4 to 7 Hydrostatic Test Pressure6750 psi (46.5 MPa) Burst Pressure10000 psig (68.9 MPa)주위온도 자동보상 기능 Flovel 2009.08.20
(APT3100은 모두 동일합니다)▶ APT-3100은 마이크로프로세서를 내장하고 있으며, 다양한 압력측정, 다양한 출력, 공정변수 및 주위온도 자동 보상기능, 각종 변수 설정기능, HART통신 기능을 처리하고 있는 지능형 압력 전송기 ( Smart Pressure transmitter )이며, 적용방법에 따라 압력(Pressure)측정, 유량(Flow)측정, 수위 (Level)측정이 가능하므로 그 용도가 매우 다양하다.
Sensor에 대한 이력(Tag No., Type, Range etc.)을 원격으로 입력, 변경, 보관이 가능하다.
최대 1.5Km까지 HART통신이 가능하며, Multi-drop으로 연결할 경우 최대 15대의 전송기가 Host와 통신이 가능 하다.
Features - 우수한 성능 (Superior Performance)
• 높은 정확도 : ±0.075% of Span (at 20℃)
• 안정도 유지 : Long-Term Stability
- 유연성 (Flexibility)
• 압력의 종류 (DP, GP)선택
• HART Configurator를 이용한 변수설정 및 조회
• 높은 Rangeability (100:1)
- 신뢰성(Reliability)
• 연속적인 자기진단기능(센서, 메모리, 통신).
• 자동자기보상기능(센서입력 선형화,주위온도보상)
• 하드웨어, 소프트웨어적인 Fail-mode 처리 기능.
• EEPROM Write Protection (설정데이타저장).
• CE의 EMC규격(EN50081-2,EN50082-2)준수.
Specifications 센서의 입력고압력 (High Pressure) 다양한 출력4 ~20mA(Analog), Digital수치 각종변수 설정기능Zero/Span, Fail-mode, Unit, Trim 등자기진단기능센서, A/D Converter, Memory, Power등에 대한 자기진단기능디지털통신기능HART 통신,각종 Command 방폭구조의 외함 내압방폭구조(KOSHA Ex d IIC T6)-(선택사양) Working Pressure Limits
(silicone oil)0 to 31.02 MPa for Ranges 4 to 7 Hydrostatic Test Pressure6750 psi (46.5 MPa) Burst Pressure10000 psig (68.9 MPa)주위온도 자동보상 기능 Flovel 2009.08.20
지능형 절대압전송기 (APT3100-A)
(APT3100은 모두 동일합니다)▶ APT-3100은 마이크로프로세서를 내장하고 있으며, 다양한 압력측정, 다양한 출력, 공정변수 및 주위온도 자동 보상기능, 각종 변수 설정기능, HART통신 기능을 처리하고 있는 지능형 압력 전송기 ( Smart Pressure transmitter )이며, 적용방법에 따라 압력(Pressure)측정, 유량(Flow)측정, 수위 (Level)측정이 가능하므로 그 용도가 매우 다양하다.
Sensor에 대한 이력(Tag No., Type, Range etc.)을 원격으로 입력, 변경, 보관이 가능하다.
최대 1.5Km까지 HART통신이 가능하며, Multi-drop으로 연결할 경우 최대 15대의 전송기가 Host와 통신이 가능 하다.
Features - 우수한 성능 (Superior Performance)
• 높은 정확도 : ±0.075% of Span (at 20℃)
• 안정도 유지 : Long-Term Stability
- 유연성 (Flexibility)
• 압력의 종류 (DP, GP)선택
• HART Configurator를 이용한 변수설정 및 조회
• 높은 Rangeability (100:1)
- 신뢰성(Reliability)
• 연속적인 자기진단기능(센서, 메모리, 통신).
• 자동자기보상기능(센서입력 선형화,주위온도보상)
• 하드웨어, 소프트웨어적인 Fail-mode 처리 기능.
• EEPROM Write Protection (설정데이타저장).
• CE의 EMC규격(EN50081-2,EN50082-2)준수.
Specifications 다양한 센서의 입력 절대압력 (Absolute Pressure),
진공도(Vacuum Pressure) 다양한 출력4 ~20mA(Analog), Digital수치 각종변수 설정기능Zero/Span, Fail-mode, Unit, Trim 등자기진단기능센서, A/D Converter, Memory, Power등에 대한 자기진단기능디지털통신기능HART 통신,각종 Command 방폭구조의 외함 내압방폭구조(KOSHA Ex d IIC T6)-(선택사양) Working Pressure Limits (silicone oil)0 to 400 kPa for Range 4
0 to 1500 kPa for Range 5
0 to 3000 kPa for Range 6
Hydrostatic Test Pressure Range 4 : 58 psi ( 400 kPa)
Range 5 : 218 psi ( 1500 kPa)
Range 6 : 435 psi ( 3000 kPa)
Burst Pressure2000 psig (13.8 MPa)주위온도 자동보상 기능 Flovel 2009.08.20
(APT3100은 모두 동일합니다)▶ APT-3100은 마이크로프로세서를 내장하고 있으며, 다양한 압력측정, 다양한 출력, 공정변수 및 주위온도 자동 보상기능, 각종 변수 설정기능, HART통신 기능을 처리하고 있는 지능형 압력 전송기 ( Smart Pressure transmitter )이며, 적용방법에 따라 압력(Pressure)측정, 유량(Flow)측정, 수위 (Level)측정이 가능하므로 그 용도가 매우 다양하다.
Sensor에 대한 이력(Tag No., Type, Range etc.)을 원격으로 입력, 변경, 보관이 가능하다.
최대 1.5Km까지 HART통신이 가능하며, Multi-drop으로 연결할 경우 최대 15대의 전송기가 Host와 통신이 가능 하다.
Features - 우수한 성능 (Superior Performance)
• 높은 정확도 : ±0.075% of Span (at 20℃)
• 안정도 유지 : Long-Term Stability
- 유연성 (Flexibility)
• 압력의 종류 (DP, GP)선택
• HART Configurator를 이용한 변수설정 및 조회
• 높은 Rangeability (100:1)
- 신뢰성(Reliability)
• 연속적인 자기진단기능(센서, 메모리, 통신).
• 자동자기보상기능(센서입력 선형화,주위온도보상)
• 하드웨어, 소프트웨어적인 Fail-mode 처리 기능.
• EEPROM Write Protection (설정데이타저장).
• CE의 EMC규격(EN50081-2,EN50082-2)준수.
Specifications 다양한 센서의 입력 절대압력 (Absolute Pressure),
진공도(Vacuum Pressure) 다양한 출력4 ~20mA(Analog), Digital수치 각종변수 설정기능Zero/Span, Fail-mode, Unit, Trim 등자기진단기능센서, A/D Converter, Memory, Power등에 대한 자기진단기능디지털통신기능HART 통신,각종 Command 방폭구조의 외함 내압방폭구조(KOSHA Ex d IIC T6)-(선택사양) Working Pressure Limits (silicone oil)0 to 400 kPa for Range 4
0 to 1500 kPa for Range 5
0 to 3000 kPa for Range 6
Hydrostatic Test Pressure Range 4 : 58 psi ( 400 kPa)
Range 5 : 218 psi ( 1500 kPa)
Range 6 : 435 psi ( 3000 kPa)
Burst Pressure2000 psig (13.8 MPa)주위온도 자동보상 기능 Flovel 2009.08.20
