Electromagnetic Flow
- 첨부파일1
- 조회수
- 6963
내용
| ㆍ검출부의 강도가 큼 | |
| ㆍ호퍼진동의 영향 적고 동작 안정 | |
| ㆍ측정물에 의한 감도조정 불요 | |
| ㆍ간단한 설치 & 조정 | |
| ㆍ방폭형 가능 | |
Specifications | |
출력 및 전원사양 | ANOLOG OUTPUT : DC 4~20mA RS485, HART 통신지원 Free Voltage (AC 85~230V, 50 and 60 Hz) |
사용온도 | PTFE : -10 ~ 160도 HARD RUBBER : -10 ~ 80도 주위온도 : -25 ~ 60도 |
사용압력 | ㆍ최대 10㎏/㎠ |
범위 | Turn Down Ratio : Max. 1,500 : 1 배관 SIZE : 15A~1000A |
동작원리 | 전자유량계 AceMag의 측정원리는 페러데이(Faraday)의 전자 유도 법칙 및 Fleming의법칙, 즉 "공간내에서 자속 밀도는 자력선의 직각방향으로 도체(유체)가 이동하면, 이동하는 도체(유체)를 중심으로 z축인 도체 이동방향과 y축인 자계방향의 직각인x축 방향으로 기전력이 발생하며, 이 기전력의 크기는 자속밀도와 속도인 유체 이동방향의 속도에 비례한다"를 응용하여 관내에 흐르는 유량을 지시한다. |
적용 | 상,하수도 : 상수,하수,농업용수,공업용수,각종폐수 |
| 화학 : 석유화학, 알카리염, 산염, 고점도액체, 각종 화학액체, 냉각수, 공정수 | |
| 식품 : 맥주,우유,주스,식용원료액 | |
| 철강,시멘트 : 시멘트슬러지, 석탄슬러지, 순환액, 냉각수, 해수 | |
| 펄프,제지 : 제지, 스포크액, 폐수, 냉각수, 세척수 | |

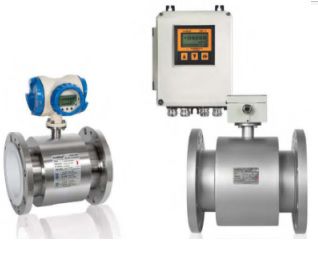

비고 | SMF-H (일체형) |
| SMF-R (분리형) | |
