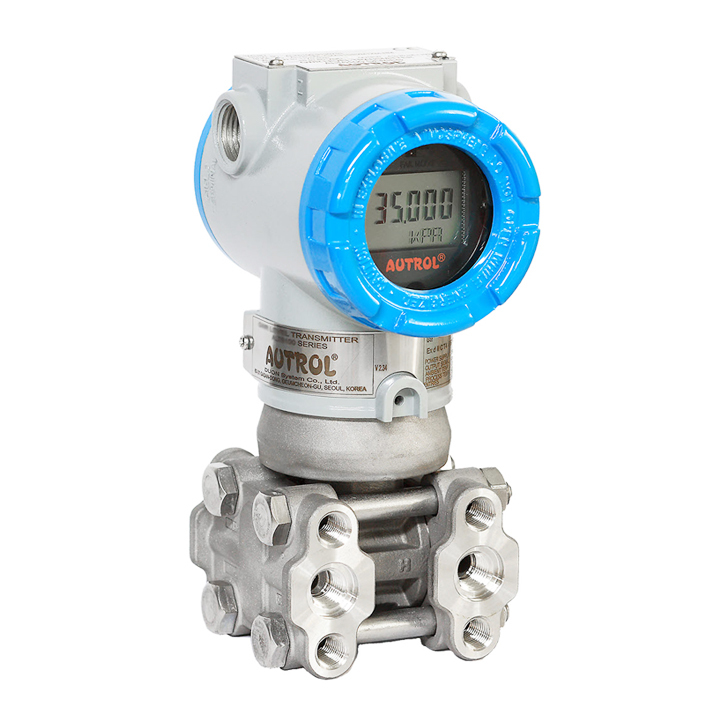

APT-3500
- 조회수
- 1292
내용
▶ APT-3500은 마이크로프로세서를 내장하고 있으며, 다양한 압력측정, 다양한 출력, 공정변수 및 주위온도 자동 보상기능, 각종 변수 설정기능, HART통신 기능을 처리하고 있는 지능형 압력 전송기 ( Smart Pressure transmitter )이며, 적용방법에 따라 압력(Pressure)측정, 유량(Flow)측정, 수위 (Level)측정이 가능하므로 그 용도가 매우 다양하다.
Sensor에 대한 이력(Tag No., Type, Range etc.)을 원격으로 입력, 변경, 보관이 가능하다.
최대 1.5Km까지 HART통신이 가능하며, Multi-drop으로 연결할 경우 최대 15대의 전송기가 Host와 통신이 가능 하다.
| Features |
|---|
| - 우수한 성능 (Superior Performance) • 높은 정확도 : ±0.04% of Span (at 20℃) • 안정도 유지 : Long-Term Stability - 유연성 (Flexibility) • 압력의 종류 (DP, GP)선택 • HART Configurator를 이용한 변수설정 및 조회 • 높은 Rangeability (100:1) - 신뢰성(Reliability) • 연속적인 자기진단기능(센서, 메모리, 통신). • 자동자기보상기능(센서입력 선형화,주위온도보상) • 하드웨어, 소프트웨어적인 Fail-mode 처리 기능. • EEPROM Write Protection (설정데이타저장). • CE의 EMC규격(IEC 61000-4 Series)준수. |
| Specifications | |
|---|---|
| Protocol | Digital Communication, HART 7, Fieldbus Foundation |
| Trim ability | Zero, DAC, FULL |
| Power supply & Load Requirement | 250 to 550 ohm @ 24 Vdc, Loop Powered |
| Falure Mode | Low ≤ 3.78 mA, High ≥ 21.1 mA |
| External Buttons | Zero & Span 2 buttons for device configuration |
| Process Temp. limit | -40 to 120℃ ( -104 to 248℉ ) |
| Range Abilitiy | 100 |
| Stability | 0.125% URL for 60 months |
